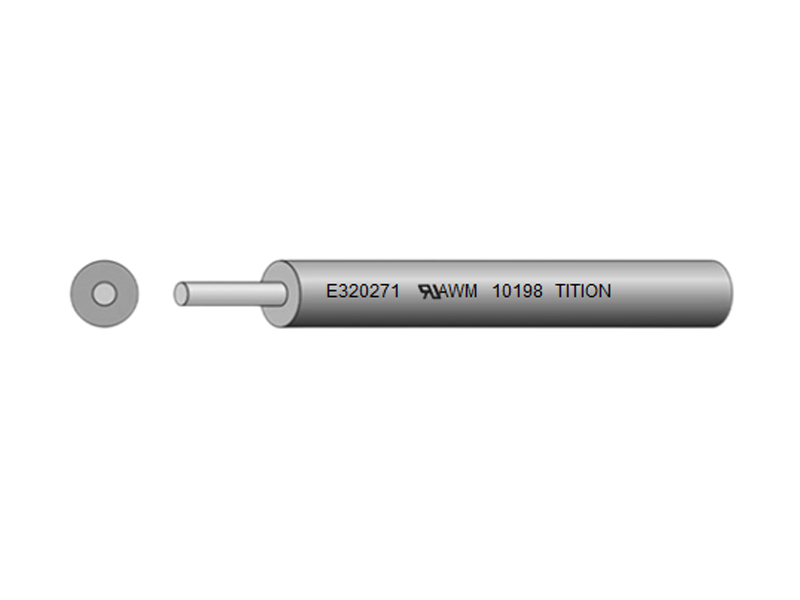

说明
额定温度：105℃
额定电压：300V
标准：UL758 ，UL1581及CSA22.2 No.210.2
导体:绞合铜线镀锡铜丝
绝缘:聚氯乙烯
通过VW-1及CUL FT1笔直耐燃连线
环保要求：RoHS & REACH;
应用
电机引线和电器内部接线
参数
| Conductor | Insulation | Maximun Resistance at 20℃ | ||||
| 导体 | 绝缘 | |||||
| AWG | No./mm | Nom.Dia. | Nom.Thick. | Average | 20℃最大导体电阻Ω/km | |
| 线规 | 线数/线径 | 外径 | 平均厚度 | 参考外径 | ||
| mm | mm | mm | ||||
| 2 | 2646/0.127 | 7.70 | 0.76 | 10.40 | 0.5548 | |
| 4 | 1639/0.127 | 6.00 | 0.76 | 8.60 | 0.882 | |
| 6 | 1029/0.127 | 4.80 | 0.76 | 7.20 | 1.403 | |
| 8 | 658/0.127 | 3.80 | 0.76 | 6.00 | 2.23 | |
| 10 | 418/0.127 | 3.00 | 0.51 | 4.50 | 3.546 | |
| 12 | 259/0.127 | 2.37 | 0.51 | 3.80 | 5.64 | |
| 14 | 168/0.127 | 1.88 | 0.51 | 3.20 | 8.96 | |
| 16 | 105/0.127 | 1.50 | 0.38 | 2.35 | 14.6 | |
| 18 | 41/0.16 | 1.18 | 0.38 | 2.00 | 23.2 | |
| 20 | 26/0.16 | 0.94 | 0.38 | 1.80 | 36.7 | |
